Questão de Eletrônica — Eletrônica Digital — CEFET-MG 2025
EletrônicaEletrônica Digital
- Código
- qg427045
- Banca
- CEFET-MG
- Órgão
- CEFET-MG
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Área: Eletrônica - Edital nº 6

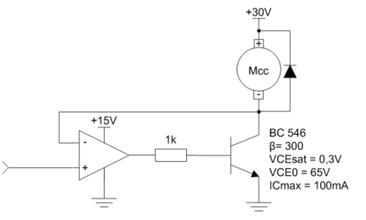

Um dispositivo digital apresenta as seguintes características de saída:• Tensão de saída em nível lógico baixo: VOL = 0V• Tensão de saída em nível lógico alto: VOH = +5V• Capacidade de corrente de saída em nível lógico baixo: IOL = 10mA• Capacidade de corrente de saída em nível lógico alto IOH: = -10mAEsse dispositivo digital deve acionar um motor de corrente contínua (MCC) de tensão e potência nominais 30Vcc/100W, em uma única direção. Para que isso aconteça, o circuito mais adequado é:
- A
- B
- C
- D
- E
