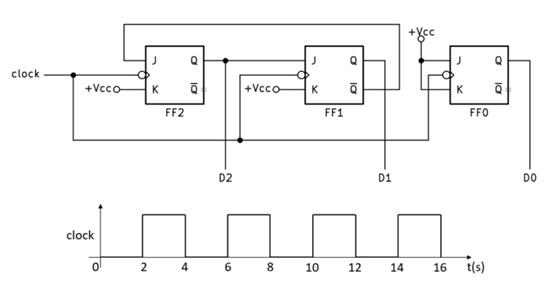

Examine o circuito lógico abaixo e a forma de onda do sinal de clock.
A saída D2 representa o bit mais significativo, e D0, o bit menos significativo. Em t=0 segundos, os flip-flops FF0, FF1 e FF2 apresentam nível lógico zero em suas saídas Q.Com base nessas informações, assinale a alternativa INCORRETA:
A saída D2 representa o bit mais significativo, e D0, o bit menos significativo. Em t=0 segundos, os flip-flops FF0, FF1 e FF2 apresentam nível lógico zero em suas saídas Q.Com base nessas informações, assinale a alternativa INCORRETA:- Anesse circuito, os estados das saídas D2, D1 e D0 são alterados aleatoriamente.
- Ba cada pulso de clock, D0 trocará de nível lógico.
- Capós 5 segundos, as saídas D2, D1 e D0 serão, respectivamente, 1, 0 e 1.
- Do circuito apresentado é um contador síncrono.
- Eos flip-flops são acionados quando o sinal de clock vai do nível lógico um para zero.
