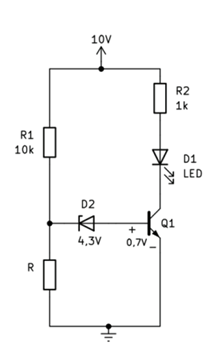

Observe o circuito a seguir.
Considerando um hFE elevado para o transistor, de modo que ele opere somente nas regiões de corte ou saturação, o menor valor de R que permite que o LED D1 acenda é:
Considerando um hFE elevado para o transistor, de modo que ele opere somente nas regiões de corte ou saturação, o menor valor de R que permite que o LED D1 acenda é:- A12,5 kΩ
- B10 kΩ
- C5 kΩ
- D4,3 kΩ
- E9 kΩ
