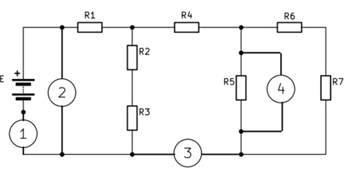

Considerando o circuito abaixo, julgue as afirmações a seguir.
I - O instrumento 4 pode ser um ohmímetro medindo a resistência do resistor R5.II- O instrumento 3 pode ser um amperímetro medindo a corrente do resistor R4.III- O instrumento 2 deve apresentar resistência interna idealmente infinita.IV- Se o resistor R7 queimar abrindo o circuito, a medida de 3 será menor, e a medida de 2 não se altera.Em relação ao circuito acima, são corretas as afirmativas
I - O instrumento 4 pode ser um ohmímetro medindo a resistência do resistor R5.II- O instrumento 3 pode ser um amperímetro medindo a corrente do resistor R4.III- O instrumento 2 deve apresentar resistência interna idealmente infinita.IV- Se o resistor R7 queimar abrindo o circuito, a medida de 3 será menor, e a medida de 2 não se altera.Em relação ao circuito acima, são corretas as afirmativas- AI, II, III e IV.
- BII e IV.
- CI e III.
- DI, II e III.
- EII, III e IV.
