Questão de Eletrônica — Eletrônica Analógica — CEFET-MG 2025
EletrônicaEletrônica Analógica
- Código
- qg427052
- Banca
- CEFET-MG
- Órgão
- CEFET-MG
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Área: Eletrônica - Edital nº 6
Um técnico precisou avaliar o funcionamento de um transistor bipolar como o da figura abaixo. Para isso, ele utilizou um multímetro digital na escala de medição de resistência.

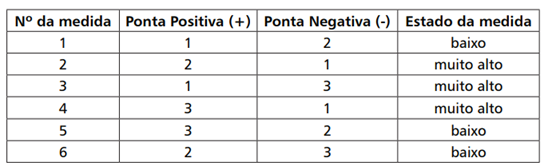

Para realizar o teste, o técnico utilizou as pontas de prova positiva (+) e negativa (-) do multímetro, ligando-as alternadamente aos terminais do transistor para a obtenção das medidas. Foi verificado que os valores de resistência medidos eram baixos ou muito altos. O técnico então anotou os estados das medidas na tabela a seguir.
Em relação ao teste, é correto afirmar que o transistor
Para realizar o teste, o técnico utilizou as pontas de prova positiva (+) e negativa (-) do multímetro, ligando-as alternadamente aos terminais do transistor para a obtenção das medidas. Foi verificado que os valores de resistência medidos eram baixos ou muito altos. O técnico então anotou os estados das medidas na tabela a seguir.Em relação ao teste, é correto afirmar que o transistor- Aé do tipo NPN.
- Bestá com defeito.
- Cé do tipo PNP.
- Dé do tipo MOSFET.
- Eé de potência.
