Questão de Eletrônica — Análise de Circuitos — CEFET-MG 2025

EletrônicaAnálise de Circuitos
Código
qg427056
Banca
CEFET-MG
Órgão
CEFET-MG
Ano
2025
Nível
Médio
Cargo
Técnico de Laboratório/Área: Eletrônica - Edital nº 6

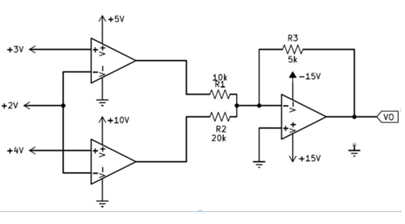

Dado o circuito a seguir e, sabendo-se que os amplificadores operacionais são ideais, calcule a tensão de saída VO do circuito e assinale a alternativa correta.Q31.png 405×224
  1. A2,5 V.
  2. B5 V.
  3. C7 V.
  4. D-5 V.
  5. E-2,5 V.
Revelar gabarito e comentário

GabaritoD — -5 V.
