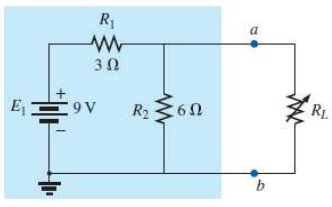

Um estudante de engenharia elétrica está simplificando um circuito elétrico para análise. O circuito possui uma fonte de tensão de 9V e três resistores associados conforme a imagem abaixo:
Utilizado o Teorema de Thevenin, determine o valor da fonte de Thévenin (Eth) e o valor da resistência de Thévenin (RTh) entre os pontos "a" e "b".
Utilizado o Teorema de Thevenin, determine o valor da fonte de Thévenin (Eth) e o valor da resistência de Thévenin (RTh) entre os pontos "a" e "b".- AETh = 6V e RTh = 2Ω
- BETh = 9V e RTh = 9Ω
- CETh = 6V e RTh = 6Ω
- DETh = 9V e RTh = 3Ω
- EETh = 1V e RTh = 9Ω
