Questão de Engenharia Mecânica — Sistemas Termomecânicos — CONSULPAM 2025

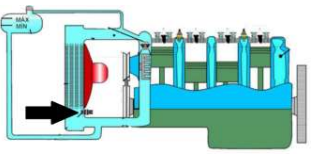

Com relação ao sistema de arrefecimento do motor diesel, o excesso de calor gerado pela queima do combustível no interior do motor, é levado para o radiador através do líquido do sistema de arrefecimento. Esse sistema tem como função garantir que a temperatura de serviço no interior do motor nunca ultrapasse um valor pré-determinado, a fim de evitar o superaquecimento das peças e dos lubrificantes. Observe a imagem a seguir que apresenta um sistema de arrefecimento.Nessa imagem a seta representa:

1. ASensor de temperatura.
2. BInterruptor térmico do ventilador.
3. CTampa pressurizada.
4. DVálvula termostática.
5. EVálvula respiro.
