Questão de Engenharia Mecânica — Sistemas Termomecânicos — COSEAC 2025
Engenharia MecânicaSistemas Termomecânicos
- Código
- qg435323
- Banca
- COSEAC
- Órgão
- UFF
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro / Área: Mecânica

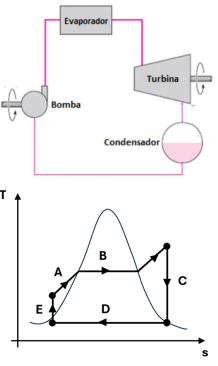

A primeira figura a seguir mostra os componentes de uma bomba a vapor e, a segunda, as transições que ocorrem no diagrama T-s do ciclo de Rankine ideal.
O processo que ocorre entre a turbina e a Bomba é o identificado, no ciclo de Rankine, pelos trechos
O processo que ocorre entre a turbina e a Bomba é o identificado, no ciclo de Rankine, pelos trechos- AA→B e B→C
- BB→C e C→D
- CC→D e D→E
- DD→E e E→A
- EE→A e A→B
