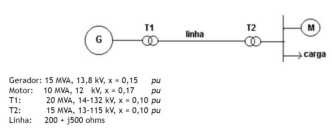

Considere o diagrama unifilar do sistema de potência apresentado a seguir:
Considerando-se a tensão de base Vb = 100 kV na linha e a potência de base de Sb = 10 MVA, a impedância da linha de transmissão em PU vale
Considerando-se a tensão de base Vb = 100 kV na linha e a potência de base de Sb = 10 MVA, a impedância da linha de transmissão em PU vale- A0,1+j0,25 pu.
- B0,2+j0,50 pu.
- C0,2+j2,0 pu.
- D1+j2,5 pu.
- E1+j3,5 pu.
