Questão de Engenharia Elétrica — Máquinas Elétricas — COSEAC 2025
Engenharia ElétricaMáquinas Elétricas
- Código
- qg435373
- Banca
- COSEAC
- Órgão
- UFF
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro/Área: Elétrica

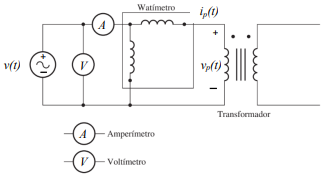

Para o ensaio a vazio de um transformador, foram utilizados o circuito e os equipamentos indicados na figura abaixo.
Um transformador monofásico de 20 MVA, 138kV/13,8kV e 60 Hz foi ensaiado. Os valores da tensão, corrente e potência a vazio medidos no lado de alta do transformador foram V = 1000 V, Iz = 10 A e Pz = 200 W, respectivamente. Para o transformador ensaiado, o módulo da impedância de magnetização e o fator de potência medidos no ensaio são, respectivamente,
Um transformador monofásico de 20 MVA, 138kV/13,8kV e 60 Hz foi ensaiado. Os valores da tensão, corrente e potência a vazio medidos no lado de alta do transformador foram V = 1000 V, Iz = 10 A e Pz = 200 W, respectivamente. Para o transformador ensaiado, o módulo da impedância de magnetização e o fator de potência medidos no ensaio são, respectivamente,- A10Ω e 0,02.
- B10Ω e 0,05.
- C20Ω e 0,05.
- D100Ω e 0,02.
- E1000Ω e 0,02.
