Questão de Eletrônica — Eletrônica Digital — COSEAC 2025

EletrônicaEletrônica Digital
Código
qg435791
Banca
COSEAC
Órgão
UFF
Ano
2025
Nível
Médio
Cargo
Técnico de Laboratório/Área: Eletrônica

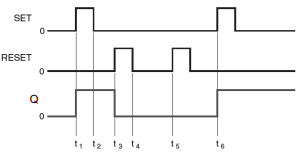

O diagrama apresentado a seguir mostra as formas de onda das entradas SET e RESET, assim como a saída Q de um dado dispositivo eletrônico.Imagem associada para resolução da questãoO dispositivo eletrônico que produz esse comportamento é
  1. AFlip Flop D.
  2. BFlip Flop S.
  3. CFlip Flop JK.
  4. DPorta lógica NAND.
  5. ELATCH.
Revelar gabarito e comentário

GabaritoB — Flip Flop S.

Link permanente: /questoes/qg435791
