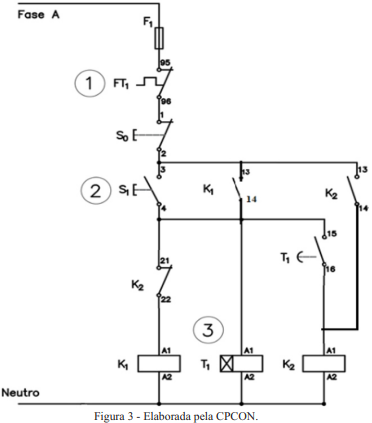

O diagrama apresentado na Figura 3 representa o circuito de comando para o acionamento elétrico de um motor trifásico de uma máquina utilizada na irrigação do plantio de hortaliças de uma cooperativa rural.Assinale a alternativa que indica CORRETAMENTE a análise do diagrama de comando, em conformidade com o seu adequado circuito de potência.36.png 372×423
  1. AO acionamento da máquina admite reversão do sentido de rotação, mediante a alimentação do contator K₂, responsável pela troca de duas fases no circuito de potência; e ① representa o contato normalmente fechado do relé térmico FT₁, que faz parte do circuito de proteção da máquina contra sobrecarga.
  2. B② representa o contato normalmente fechado S₁, que é a botoeira de desacionamento da máquina.
  3. C③ representa a bobina do temporizador T₁ que por sua vez tem a função de contato de selo para o contator K₁.
  4. D① representa o contato normalmente fechado do relé térmico FT₁, ② representa o contato normalmente aberto da botoeira S₁, ③ representa a bobina do temporizador T₁ e o diagrama de comando não admite reversão no sentido de rotação da máquina.
  5. EO acionamento da máquina admite reversão do sentido de rotação, mediante o fechamento do contato normalmente aberto (15-16) do temporizador T₁ e ①representa o contato normalmente aberto do relé térmico FT , que faz parte do circuito de proteção.
Revelar gabarito e comentário

GabaritoA — O acionamento da máquina admite reversão do sentido de rotação, mediante a alimentação do contator K₂, responsável pela troca de duas fases no circuito de potência; e ① representa o contato normalmente fechado do relé térmico FT₁, que faz parte do circuito de proteção da máquina contra sobrecarga.
