Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CPCON 2025

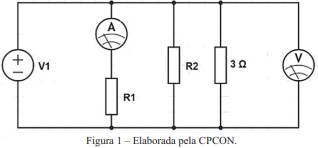

Um técnico em laboratório de eletricidade básica precisa comprar componentes eletrônicos necessários para montagens de diversos experimentos. Ao analisar um determinado circuito, representado pelo diagrama esquemático mostrado na Figura 1, e realizar algumas medições de grandezas elétricas, conforme disposição dos aparelhos de medição indicados no diagrama, constatou-se que a corrente elétrica medida é 2Ae que a queda de tensão medida é de 24V.Com base nas medições realizadas, considerando que os elementos de circuito são ideais e que os resistores R1 e R2 são iguais, permite-se afirmar que o valor da resistência equivalente do circuito e o módulo da corrente total fornecida pela fonte são, respectivamente:

1. A3Ω e 10A
2. B2Ω e 12A
3. C4Ω e 12A
4. D5Ω e 10A
5. E2Ω e 10A
