Questão de Eletrônica — Análise de Circuitos — FADESP 2025
EletrônicaAnálise de Circuitos
- Código
- qg450656
- Banca
- FADESP
- Órgão
- UNIFESSPA
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Automação Industrial

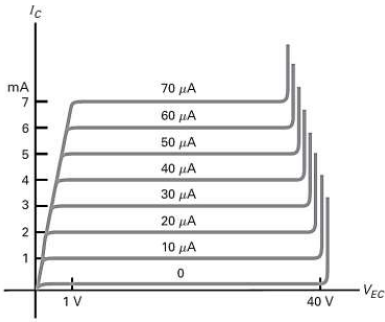

Analisando as curvas características de um transistor de junção bipolar na configuração emissor comum, para diferentes correntes de base, na figura abaixo, considere as seguintes afirmativas:
Fonte: Eletrônica, Vol. 1. 8ª edição, Malvino, A.; Bates, D.I. Na região ativa, cada corrente do coletor IC é 100 vezes maior que sua corrente de base correspondente.II. A corrente de coletor é constante na região ativa.III. Nas regiões ativas, o beta cc é igual a 100.IV. Na região de saturação, a corrente do coletor IC não é igual a zero quando a corrente da base IB equivale a zero.São verdadeiras as afirmativas
Fonte: Eletrônica, Vol. 1. 8ª edição, Malvino, A.; Bates, D.I. Na região ativa, cada corrente do coletor IC é 100 vezes maior que sua corrente de base correspondente.II. A corrente de coletor é constante na região ativa.III. Nas regiões ativas, o beta cc é igual a 100.IV. Na região de saturação, a corrente do coletor IC não é igual a zero quando a corrente da base IB equivale a zero.São verdadeiras as afirmativas- AII, III e IV.
- BII e IV, apenas.
- CI e III, apenas.
- DI, II e III.
- EI, III e IV.
