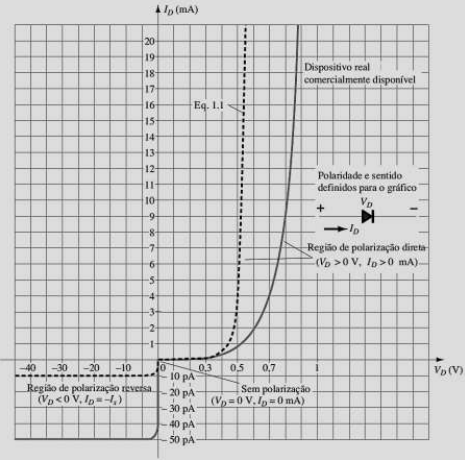

Analisando a curva de um dispositivo real comercialmente disponível, na figura da curva característica do diodo de silício abaixo, considere as seguintes afirmativas:
Fonte: Dispositivos Eletrônicos e Teoria de Circuitos, 11ª edição, Boylestad, R.L; Nashelsky, L.I. Para uma corrente ID de 9 mA, a tensão VD através do diodo é 0,8 V.II. O nível de resistência cc do diodo quando VD = - 20 V é igual a 400 GΩ.III. O diodo começa a conduzir a partir de VD = 0 V.É(São) verdadeira(s) a(s) afirmativa(s)
Fonte: Dispositivos Eletrônicos e Teoria de Circuitos, 11ª edição, Boylestad, R.L; Nashelsky, L.I. Para uma corrente ID de 9 mA, a tensão VD através do diodo é 0,8 V.II. O nível de resistência cc do diodo quando VD = - 20 V é igual a 400 GΩ.III. O diodo começa a conduzir a partir de VD = 0 V.É(São) verdadeira(s) a(s) afirmativa(s)- AII, apenas.
- BII e III.
- CI e III.
- DIII, apenas.
- EI e II.
