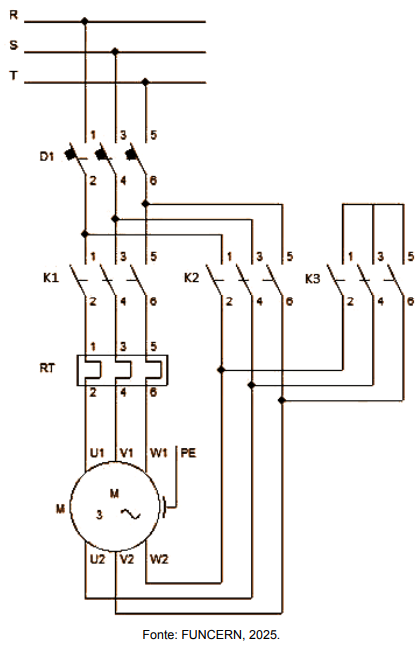

Pretende-se utilizar uma chave de partida estrela triângulo (Y - Δ) para o acionamento de um motor elétrico trifásico com rotor em gaiola de esquilo. A figura apresenta o diagrama de força de uma chave (Y - Δ) aplicado a um motor trifásico de 5 CV. Considere que esse motor de seis terminais tem um fechamento em triângulo para 380 V, seu fator de potência cosϕ = 0,85, rendimento η = 0,87%, trabalhando em regime constante com fator de serviço (FS = 1,15) e razão da corrente de partida pela corrente nominal (Ip/In) = 9.
Em relação a esse sistema, é correto afirmar:
Em relação a esse sistema, é correto afirmar:- Ao ajuste de corrente no relé de sobrecarga deve ser de 10,42 A.
- Bo ajuste de corrente no relé de sobrecarga deve ser de 8,69 A.
- Ca corrente de emprego (Ie) do contator K2 tem de ser maior ou igual a aproximadamente 7,5 A.
- Da corrente de emprego (Ie) do contator K1 tem de ser maior ou igual a aproximadamente 5 A.
- Ea corrente de emprego (Ie) do contator K3 tem de ser maior ou igual a aproximadamente 5 A.
