Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNCERN 2025

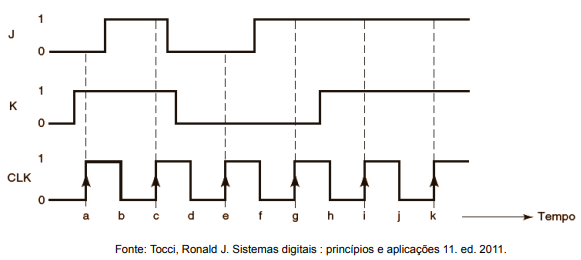

Na figura abaixo, são apresentadas as formas de onda de entrada de um flip-flop do tipo JK com transição por borda de subida.Considerando que a saída Q é iniciada em 0, e que o tempo de hold do flip flop é igual a zero, a saída Q̅ irá comutar de 0 para 1 no instante t igual a

1. Aa.
2. Bc.
3. Ce.
4. Dg.
5. Ei.
