Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNCERN 2025

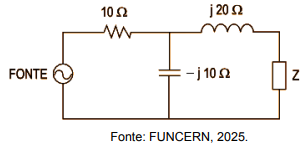

O circuito da figura abaixo apresenta um circuito RLC misto sendo alimentado por uma fonte de tensão alternada monofásica. Na saída da fonte, existe uma ligação série com um resistor, com resistência de 10 Ω. Esse resistor é interligado com dois ramos. O primeiro é um capacitor, com reatância capacitiva de 10 Ω. E o segundo, com um indutor, com reatância indutiva de 20 Ω ligada em série com uma impedância Z.Considerando o princípio da máxima transferência de potência, o valor da impedância Z para que a fonte AC transfira a maior quantidade possível de potência é

1. A10 Ω.
2. B10 + j10 Ω.
3. C10 - j10 Ω.
4. D5 + j15 Ω.
5. E5 - j15 Ω.
