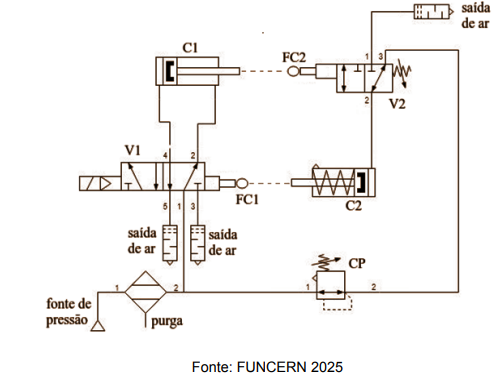

Em uma linha de produção de chapas metálicas, uma prensa pneumática foi projetada com avanço rápido seguido de prensagem. O cilindro pneumático de dupla ação C1 é responsável por deslocar rapidamente a ferramenta até a posição de contato com a peça. Quando o cilindro pneumático atinge o fim de curso FC2, a válvula V2 é atuada e comanda o cilindro C2, iniciando a prensagem. O retorno do ciclo é feito pelo avanço do cilindro C2, que, ao chegar em sua posição final, aciona outro sensor pneumático FC1, liberando o retorno do cilindro pneumático C1.O diagrama a seguir apresenta a montagem simplificada deste sistema.
Onde:● V1 é uma válvula pneumática com acionamento elétrico e desacionamento mecânico por uma chave fim de curso FC1.● V2 é uma válvula pneumática com acionamento por uma chave fim de curso FC2 e retorno por mola.● C1 e C2 são cilindros pneumáticos.● CP é uma válvula reguladora de pressão e de vazão, que também permite controlar a velocidade do cilindro C2.Considerando a situação exposta, a opção que representa corretamente o comportamento do sistema é:
Onde:● V1 é uma válvula pneumática com acionamento elétrico e desacionamento mecânico por uma chave fim de curso FC1.● V2 é uma válvula pneumática com acionamento por uma chave fim de curso FC2 e retorno por mola.● C1 e C2 são cilindros pneumáticos.● CP é uma válvula reguladora de pressão e de vazão, que também permite controlar a velocidade do cilindro C2.Considerando a situação exposta, a opção que representa corretamente o comportamento do sistema é:- AC1 só pode avançar depois que C2 completar sua retração e acionar FC1. Em seguida, V2 será mantida acionada a partir da chave FC2, mantendo assim C2 estendido até que C1 recue, garantindo a sequência correta da operação.
- BFC1 atua liberando a prensagem: ele deve ser acionado por C2 antes do avanço de C1, permitindo que V2 comute e envie ar para C2 no momento correto do ciclo.
- CV1 ao ser energizada faz com que C1 avance rapidamente até FC2, que aciona V2 (3/2 vias), enviando ar para estender C2 e executar a prensagem. Após o pulso, FC1 desaciona V1 permitindo o retorno de C1, V2 retorna por mola e C2 retrai.
- DV2 opera independentemente de FC2, permanecendo acionada enquanto V1 estiver energizada, mantendo C2 estendido durante todo o avanço de C1 e retornando somente com a abertura de purga.
- ECP regula a vazão para controlar a velocidade de C2 durante a prensagem, enquanto V2 define a pressão de atuação, atuando como limitador para garantir que a força aplicada seja adequada.
