Questão de Engenharia de Automação — Análise e Controle de Sistemas — FUNCERN 2025
Engenharia de AutomaçãoAnálise e Controle de Sistemas
- Código
- qg466081
- Banca
- FUNCERN
- Órgão
- IF-PE
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Automação

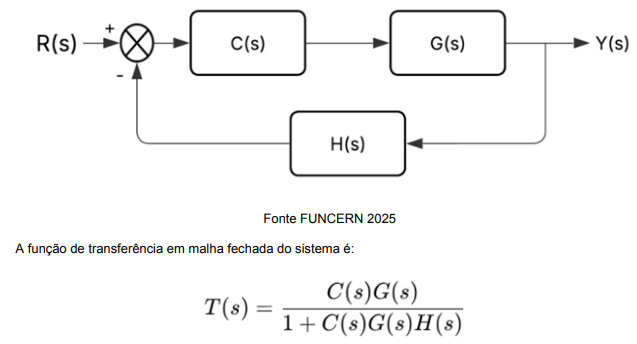

Em uma linha de envase de bebidas, o controle da vazão de líquido em garrafas é feito por uma válvula motorizada, cuja abertura é comandada por um controlador automático. O sistema pode ser representado por um diagrama de blocos simplificado na figura a seguir, no qual o controlador C(s) atua sobre a válvula (atuador) e esta influencia a dinâmica do fluxo, representada pela planta G(s). A medição da vazão é realizada por um sensor com dinâmica própria H(s).
Com base no exposto, assinale a opção correta.
Com base no exposto, assinale a opção correta.- ACaso o sensor H(s) apresente atraso dinâmico, sua influência será apenas na fase de resposta transitória, não afetando o erro em regime permanente.
- BA eliminação do erro, em regime permanente para entradas do tipo degrau, depende exclusivamente da ordem da planta G(s), não sendo influenciada pela presença do controlador C(s).
- CEm sistemas de malha fechada, a função de transferência T(s) é independente da dinâmica do sensor H(s), já que este só atua no caminho de realimentação e não afeta diretamente a saída.
- DO termo 1+C(s)G(s)H(s), no denominador da função de transferência, está diretamente associado à condição de estabilidade do sistema em malha fechada, uma vez que suas raízes definem os polos do sistema.
- EA análise em malha aberta, representada por C(s)G(s)H(s), não fornece informações sobre estabilidade, servindo apenas para caracterizar o ganho estático do sistema.
