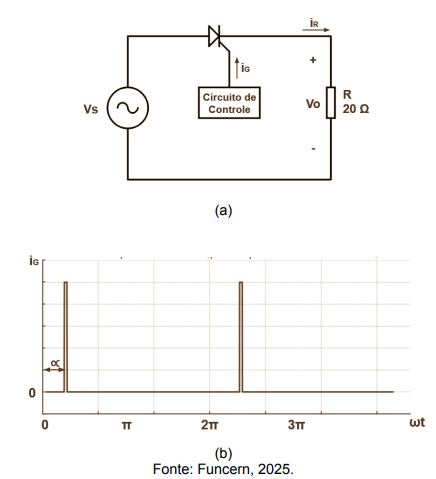

Na figura (a) a seguir, é mostrado o circuito de um retificador controlado. Em (b), é representado o sinal no gate do tiristor, gerado pelo circuito de controle e sincronizado com o sinal da fonte de tensão senoidal (Vs).Considerar: π = 3, 14; √2 = 1, 41 ; √3 = 1, 73 ; sen(30°) = 1/2 ; cos(30°) = √3/2 .
Admita que todos os dispositivos são ideais e que as correntes iG e iR são suficientemente adequadas para, respectivamente, acionar o tiristor e mantê-lo em zona de condução em cada semiciclo positivo do sinal de entrada. O valor da tensão eficaz, no sinal fornecido pela fonte (Vs), é igual a 220 V. Considerando que o ângulo de disparo α do sinal de controle do tiristor é igual a 30°, o valor da tensão média entre os terminais do resistor (Vo) é, aproximadamente
Admita que todos os dispositivos são ideais e que as correntes iG e iR são suficientemente adequadas para, respectivamente, acionar o tiristor e mantê-lo em zona de condução em cada semiciclo positivo do sinal de entrada. O valor da tensão eficaz, no sinal fornecido pela fonte (Vs), é igual a 220 V. Considerando que o ângulo de disparo α do sinal de controle do tiristor é igual a 30°, o valor da tensão média entre os terminais do resistor (Vo) é, aproximadamente- A80,6 V.
- B86,2 V.
- C74,7 V.
- D98,3 V.
- E92,1 V.
