Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUNCERN 2025

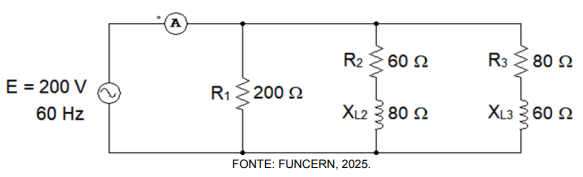

A figura a seguir apresenta um circuito alimentado por uma fonte de tensão senoidal, 200 V eficaz, 60 Hz, com todos os componentes ideais. Um amperímetro foi conectado à entrada do circuito para medir a corrente total. São conhecidos os valores das resistências, R₁ = 200 Ω, R₂ = 60 Ω e R₃ = 80 Ω, e das reatâncias indutivas XL₂ = 80 Ω e XL₃ = 60 Ω.O valor eficaz da corrente elétrica do circuito, medida pelo amperímetro ideal, é, aproximadamente, igual a

1. A3,80 A
2. B4,72 A
3. C5,29 A
4. D6,05 A
5. E7,30 A
