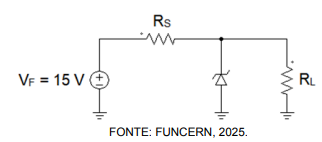

A figura a seguir mostra um regulador de tensão com diodo Zener ideal. Este tem uma tensão de ruptura de 8 V. São conhecidos os valores da tensão na fonte, VF = 15 V, e das resistências, RS = 200 Ω e RL = 1 kΩ.
A análise do funcionamento desse circuito permite afirmar que
A análise do funcionamento desse circuito permite afirmar que- Ao diodo Zener está operando na região de ruptura, pois a tensão equivalente de Thévenin vista nos terminais do diodo é igual a 12,5 V.
- Ba regulação será perdida, caso a tensão na fonte diminua para um valor de 12V, pois o Zener fica prestes a sair da região de ruptura.
- Co aumento da resistência RS de 200 Ω para 1 kΩ mantém o Zener na região de ruptura, uma vez que a corrente Zener não é alterada.
- Do diodo Zener está polarizado diretamente, pois a tensão na carga é inferior à tensão da fonte, o que indica condução direta na região de ruptura.
- Ea corrente na carga é de 4 mA, pois o excedente de corrente fornecida pela fonte é desviado para o diodo Zener na região de regulação.
