Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUNCERN 2025

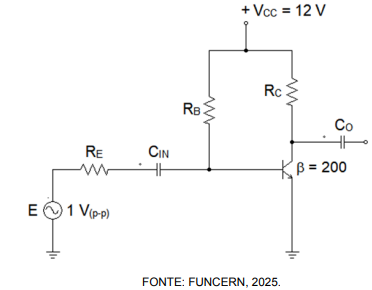

Considere o circuito mostrado na figura a seguir, com transistor e uma fonte E, de 1 V (p-p), resistência RE =800Ω e tensão de alimentação VCC = 12 V. Os capacitores têm capacitância CIN = 4,7 µF e CO = 4,7 µF. Os outros resistores têm valores RB = 470 kΩ e RC = 1,2 kΩ. Todos os componentes são tomados como ideais.A partir da análise desse circuito transistorizado, encontra-se uma tensão entre coletor e emissor, VCE, aproximadamente, igual a

1. A6,23 V
2. B3,28 V
3. C4,42 V
4. D5,25 V
5. E7,52 V
