Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUNCERN 2025

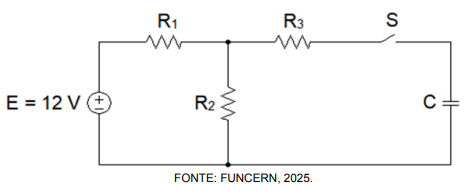

O circuito da figura a seguir apresenta resistores, R₁ = 70 kΩ, R₂ = 30 kΩ e R₃ = 29 kΩ, que se conectam ao capacitor C = 10 µF por meio da chave S. O capacitor encontra-se, inicialmente, descarregado, com a chave S aberta.A expressão matemática para a tensão entre os terminais do capacitor, uma vez que a chave S é fechada em t = 0 s, é dada por

1. AVC = 3,6 (2 - e -t/¹,⁵s ) V
2. BVC = 5,6 (1 - e -t/⁰,⁵s ) V
3. CVC = 3,6 (1 - e -t/⁰,⁵s ) V
4. DVC = 5,6 (2 - e -t/¹,⁵s ) V
5. EVC = 3,6 (1 - e -t/²,⁵s ) V
