Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUNCERN 2025

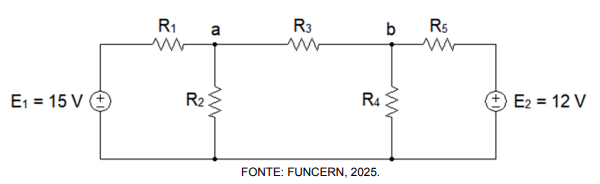

Uma rede resistiva alimentada por duas fontes de tensão contínua, de 15 V e de 12 V, é apresentada na figura a seguir, onde são conhecidas as resistências R₁ = 3 Ω, R₂ = 2 Ω, R3 = 4 Ω, R₄ = 2 Ω e R₅ = 2 Ω.Analisando o circuito desta rede resistiva, encontra-se a tensão entre os nós a e b igual a

1. A1 V
2. B0 V
3. C2 V
4. D3 V
5. E4 V
