Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUNCERN 2025

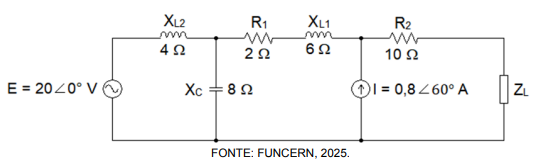

Considere o circuito mostrado na figura a seguir, que contém uma fonte de tensão E = 20∠0° V, uma fonte de corrente I = 0,8∠60° A, resistores R₁ = 2 Ω e R2 = 10 Ω, indutores com reatâncias XL₁ = 6 Ω e XL₂ = 4 Ω, e um capacitor com reatância capacitiva XC = 8 Ω. A carga é representada por uma impedância complexa ZL .O valor da impedância complexa da carga ZL que deve ser conectada ao circuito para que haja máxima transferência de potência da fonte para a carga é igual a

1. A(4 – j8) Ω
2. B(10 + j6) Ω
3. C(12 – j14) Ω
4. D(10 – j6) Ω
5. E(12 + j14) Ω
