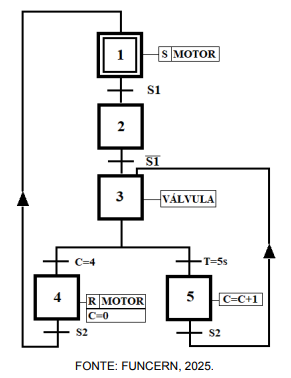

O diagrama SFC (Sequential Function Chart), também conhecido como Grafcet, apresentado na figura a seguir, ilustra o comportamento de um Controlador Lógico Programável (CLP) em um processo industrial.Imagem associada para resolução da questãoA sequência de operação correta do diagrama está descrita na opção:
  1. Ainiciará na etapa 1 acionando o motor; a transição para a etapa 2 ocorrerá quando o sensor S1 for desativado. Na etapa 3, a válvula será acionada e, independentemente do contador, o processo sempre passará pela etapa 5 para incrementar o contador e aguardar S2, retornando à etapa 3, sempre que S2 for acionado.
  2. Biniciará na etapa 1 com o motor desligado; a ativação do sensor S1 levará à etapa 2, na qual o motor será acionado. Na etapa 3, a válvula será acionada e, se o contador for 4, o processo irá para a etapa 4 para desligar o motor e a válvula, retornando ao início. Caso contrário, irá para a etapa 5 para incrementar o contador e retornar à etapa 1.
  3. Ciniciará na etapa 1 acionando o motor; a transição para a etapa 3 ocorrerá diretamente após S1 ser ativado. Na etapa 3, a válvula será acionada e, se o contador for 4, o motor será desligado na etapa 4, e o processo reiniciará. Se o contador não for 4, o sistema aguardará 5 segundos na etapa 3 antes de incrementar o contador e retornar à etapa 1.
  4. Diniciará na etapa 1 e irá acionar o motor e mantê-lo ligado; após o sensor S1 assumir estado lógico ‘1’ e, em seguida, estado ‘0’, irá para etapa 3, e a válvula será acionada durante essa etapa. Caso o contador esteja com valor 4, ele irá desligar o motor e a válvula, na etapa 4, e irá resetar o contador e aguardar o sensor S2 ser acionado para retornar ao início do processo. Na etapa 3, caso o contador não esteja com valor 4, o CLP aguardará 5 segundos e irá para etapa 5, desligando a válvula, e fará o incremento da contagem; após o sensor S2 ser ativado, retornará à etapa 3.
  5. Einiciará na etapa 1 acionando o motor; a transição para a etapa 2 ocorrerá quando S1 for ativado e desativado. Na etapa 3, a válvula será acionada. Se o contador for 4, o processo irá para a etapa 4, na qual apenas o motor será desligado e o contador resetado, retornando à etapa 1. Se o contador não for 4, o sistema irá para a etapa 5, na qual a válvula será desligada, e o contador, incrementado, retornando à etapa 1.
Revelar gabarito e comentário

GabaritoD — iniciará na etapa 1 e irá acionar o motor e mantê-lo ligado; após o sensor S1 assumir estado lógico ‘1’ e, em seguida, estado ‘0’, irá para etapa 3, e a válvula será acionada durante essa etapa. Caso o contador esteja com valor 4, ele irá desligar o motor e a válvula, na etapa 4, e irá resetar o contador e aguardar o sensor S2 ser acionado para retornar ao início do processo. Na etapa 3, caso o contador não esteja com valor 4, o CLP aguardará 5 segundos e irá para etapa 5, desligando a válvula, e fará o incremento da contagem; após o sensor S2 ser ativado, retornará à etapa 3.
