Questão de Engenharia Civil — Estruturas — FUNCERN 2025

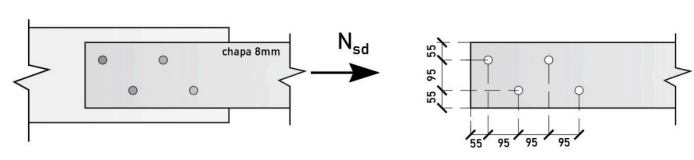

Dada a ligação da chapa metálica ao elemento adjacente através de parafusos com 10 mm de diâmetro, furo padrão, confeccionada em Aço A36, (fy = 25 kN/cm2 ; fu = 40 kN/cm2 ; E = 20.000 kN/cm2 ), com espessura de 8 mm. A distância entre Amplias linhas verticais dos furos é igual a 95 mm, a distância entre o primeiro furo (considerando da esquerda para a direita) e a borda vertical é de 55 mm, a distância entre as linhas horizontais dos furos e as bordas horizontais é de 55 mm, sendo a distância entre as linhas dos furos horizontais igual a 95 mm, conforme apresentada na Figura a seguir.Figura - Ligação em chapa metálica. FONTE: FUNCERN, 2025.Verifica-se que, nessas condições, a área crítica da seção transversal da chapa quando sujeita a uma força de tração é igual a

1. A15,44 cm2
2. B16,40 cm2
3. C16,00 cm2
4. D15,88 cm2
5. E16,20 cm2
