Questão de Engenharia Civil — Estruturas — FUNCERN 2025
Engenharia CivilEstruturas
- Código
- qg466574
- Banca
- FUNCERN
- Órgão
- IF-PE
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Engenharia Civil

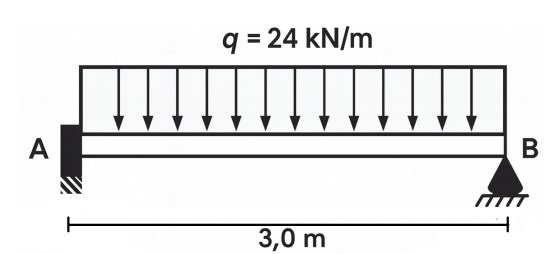

A viga hiperestática representada na figura a seguir possui comprimento de 3,0 metros, está submetida ao carregamento uniformemente distribuído de valor 24 kN/m e é suportada em suas extremidades por um engaste (ponto A) e um apoio do segundo gênero (ponto B) em suas extremidades.
Figura - Viga hiperestática com carregamento uniformemente distribuído. FONTE: FUNCERN, 2025De acordo com essa configuração, os momentos máximos positivo e negativo na viga em questão, respectivamente, são
Figura - Viga hiperestática com carregamento uniformemente distribuído. FONTE: FUNCERN, 2025De acordo com essa configuração, os momentos máximos positivo e negativo na viga em questão, respectivamente, são- A16,0 kN.m e -18,0 kN.m
- B17,5 kN.m e -27,0 kN.m
- C15,1 kN.m e -27,0 kN.m
- D14,5 kN.m e -18,0 kN.m
- E18,1 kN.m e -27,5 kN.m
