Questão de Engenharia Civil — Estruturas — FUNCERN 2025
Engenharia CivilEstruturas
- Código
- qg466613
- Banca
- FUNCERN
- Órgão
- IF-PE
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Estruturas

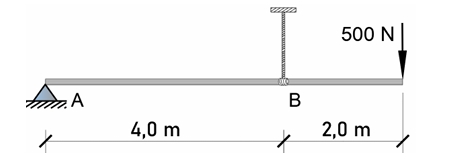

Um sistema em equilíbrio estático, conforme ilustrado na Figura a seguir, consiste em uma barra horizontal de 6 m de comprimento, apoiada na sua extremidade esquerda, em um apoio fixo articulado, denominado ponto A, e a 4 m desse apoio, por uma corda perpendicular à barra, que lhe dá sustentação, denominado ponto B. A barra, que tem uma massa de 30 kg, suporta uma carga de 500 N na vertical (sentido para baixo), na sua extremidade direita (em balanço).
Barra (Fonte: FUNCERN,2025).Com base na Figura, desconsiderando a espessura da barra e utilizando o valor da aceleração da gravidade igual a 9,8 m/s², a intensidade da força de tração na corda, aproximadamente, é de
Barra (Fonte: FUNCERN,2025).Com base na Figura, desconsiderando a espessura da barra e utilizando o valor da aceleração da gravidade igual a 9,8 m/s², a intensidade da força de tração na corda, aproximadamente, é de- A970,5 N
- B810,7 N
- C1030,6 N
- D1110,3 N
- E720,4 N
