Questão de Engenharia Mecânica — Sistemas Mecânicos — FUNCERN 2025
Engenharia MecânicaSistemas Mecânicos
- Código
- qg466913
- Banca
- FUNCERN
- Órgão
- IF-PE
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Mecânica

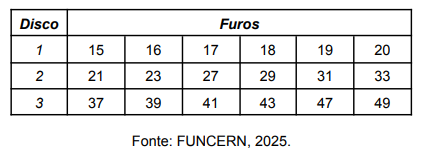

Um mecânico deve usinar uma engrenagem cilíndrica de dentes retos com 33 dentes e módulo m = 3,0. A fresadora disponível possui um cabeçote divisor com os seguintes discos com furos:
O diâmetro externo do cilindro para a pré-usinagem e o número de voltas no cabeçote divisor (40:1) por dente, respectivamente, são
O diâmetro externo do cilindro para a pré-usinagem e o número de voltas no cabeçote divisor (40:1) por dente, respectivamente, são- A105 mm; 1 volta e 7 furos no disco de 33.
- B99 mm; 1 volta e 7 furos no disco de 33.
- C105 mm; 1 volta e 11 furos no disco de 33.
- D102 mm; 1 volta e 3 furos no disco de 21.
- E99 mm; 1 volta e 2 furos no disco de 18.
