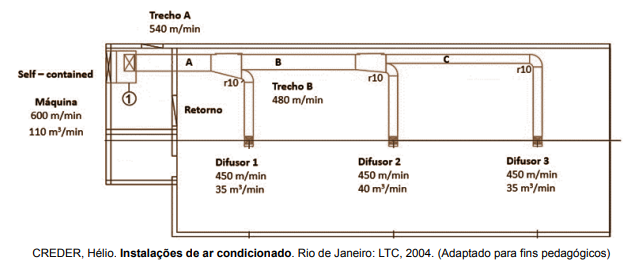

Uma equipe de climatização foi contratada para projetar um sistema de insuflamento de ar em um laboratório técnico, com três zonas. A distribuição de ar será feita com base no método da velocidade, utilizando dutos metálicos de seção retangular. O sistema utiliza uma máquina de ventilação que envia 110 m³/min de ar, distribuídos entre três difusores de insuflamento, conforme indicado no esquema a seguir. A vazão de ar de retorno é de 88 m³/min.
As dimensões comerciais, do Trecho A e do Difusor 2, respectivamente, que mais se aproximam das áreas calculadas pelo método da velocidade é o
As dimensões comerciais, do Trecho A e do Difusor 2, respectivamente, que mais se aproximam das áreas calculadas pelo método da velocidade é o- ATrecho A: 39 × 52 cm; Difusor 2: 25 × 33 cm
- BTrecho A: 41 × 48 cm; Difusor 2: 26× 30 cm
- CTrecho A: 41 × 48 cm; Difusor 2: 28 × 30 cm
- DTrecho A: 46 × 44 cm; Difusor 2: 26 × 30 cm
- ETrecho A: 40 × 51 cm; Difusor 2: 30 × 30 cm
