Questão de Eletroeletrônica — Eletrônica Digital em Eletroeletrônica — FUNCERN 2025

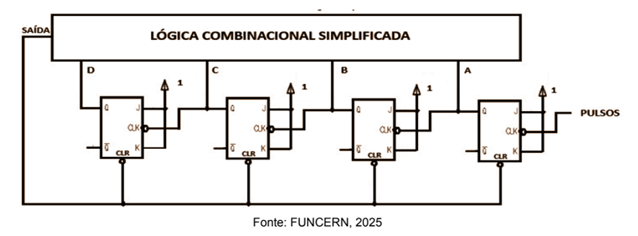

O circuito representado abaixo corresponde a um contador de pulsos binário assíncrono configurado para operar como contador módulo 10 (contagem de 0 a 9). As saídas dos flip-flops são denominadas como DCBA, sendo D o bit mais significativo e A o bit menos significativo. Para garantir a operação módulo 10, utiliza-se um circuito lógico combinacional que tem sua saída conectada à entrada CLEAR (CLR) dos flip-flops, de forma que o contador é reiniciado no instante em que atinge o valor decimal 10.A expressão lógica mínima para este circuito é

1. A
2. B
3. C
4. D
5. E
