Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUNCERN 2025
EletroeletrônicaAnálise de Circuitos Elétricos
- Código
- qg467413
- Banca
- FUNCERN
- Órgão
- IF-PE
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Eletroeletrônica

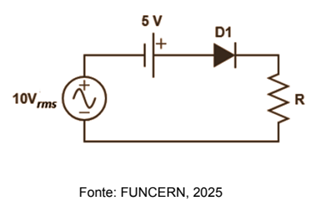

Considere o circuito ceifador mostrado abaixo, composto por uma fonte de tensão senoidal de 10V eficaz, uma fonte de tensão DC de 5V, um diodo de silício com tensão de condução VD = 0,7 e um resistor de carga R.
Nas condições apresentadas e considerando √2 ≈ 1, 414, o valor de pico da tensão no resistor R, em Volts, é
Nas condições apresentadas e considerando √2 ≈ 1, 414, o valor de pico da tensão no resistor R, em Volts, é- A18,44V
- B8,44V
- C14,3V
- D19,84V
- E6,08V
