Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUNCERN 2025
EletroeletrônicaAnálise de Circuitos Elétricos
- Código
- qg467417
- Banca
- FUNCERN
- Órgão
- IF-PE
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Eletroeletrônica

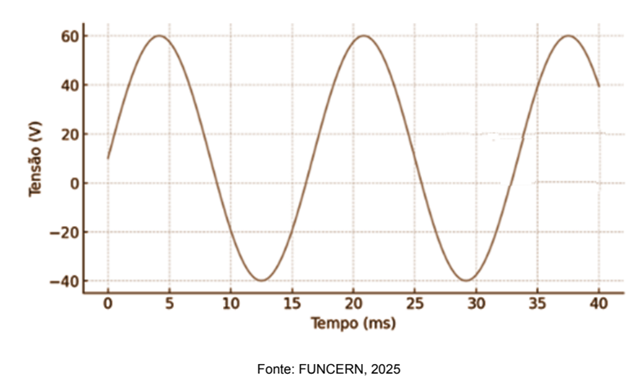

O sinal de tensão mostrado no gráfico abaixo foi medido por um multímetro ideal e que não é True RMS, primeiramente em uma escala de tensão contínua (CC) e, em seguida, na escala de tensão alternada (CA).
Considerando √2 ≈ 1, 414, o módulo dos valores indicados pelo instrumento para cada uma das funções CC e CA, respectivamente, são:
Considerando √2 ≈ 1, 414, o módulo dos valores indicados pelo instrumento para cada uma das funções CC e CA, respectivamente, são:- AVCC = 10V e VCA = 35,36V
- BVCC = 10V e VCA = 42,43V
- CVCC = 5V e VCA = 35,36V
- DVCC = 5V e VCA = 42,43V
- EVCC = 7,07V e VCA = 60V
