Questão de Desenho Industrial — Desenho Técnico — FUNCERN 2025
Desenho IndustrialDesenho Técnico
- Código
- qg467786
- Banca
- FUNCERN
- Órgão
- IF-RN
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Área: Desenho Técnico

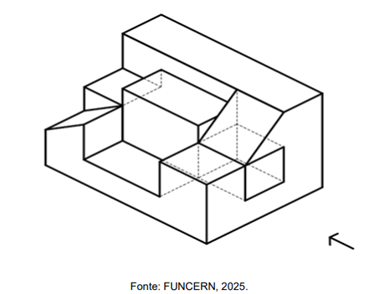

Uma peça é apresentada em perspectiva isométrica, com uma seta indicando a direção da vista frontal, conforme a figura a seguir.
Considerando o Sistema Universal de Projeção (1º diedro), a opção que representa corretamente a vista lateral esquerda dessa peça é:
Considerando o Sistema Universal de Projeção (1º diedro), a opção que representa corretamente a vista lateral esquerda dessa peça é:- A

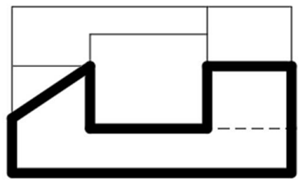

- B
- C
- D
