Questão de Arquitetura — Expressão e representação — FUNCERN 2025

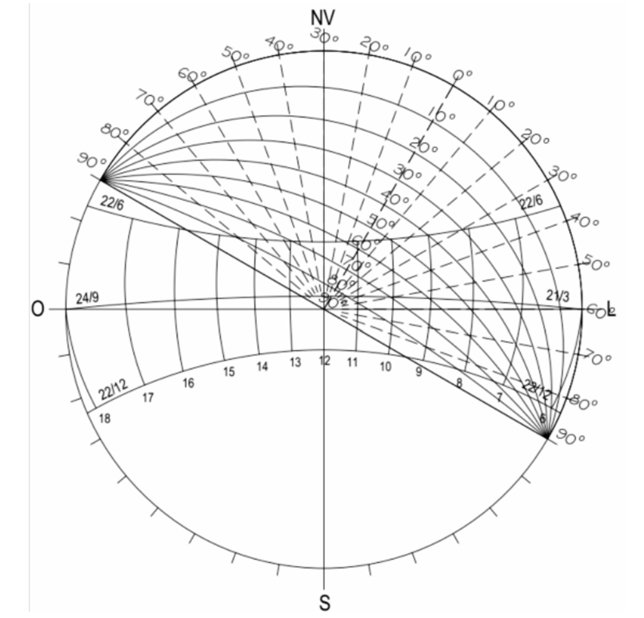

É sugestivo, conforme a ABNT NBR 15220-3:2024, que em algumas construções, adotemos o sombreamento das aberturas, endossado também por Leonardo Bittencourt, em seu livro: “uso das cartas solares”. A carta solar, também conhecida como Diagrama Solar ou Gráfico Solar, é amplamente utilizada como ferramenta para planejamento correto de "protetores solar" das aberturas em dias e horários específicos.Considere a carta solar para uma latitude de 6º Sul, conforme figura a seguir, e um transferidor solar sobreposto. Nessa situação, para proporcionar o sombreamento das aberturas em uma fachada com azimute de 30º, a partir das 9h, no Solstício de Inverno, deverá ser adotado um brise horizontal.Figura: Carta Solar de latitude 6º Sul com sobreposição de um transferidor solar.Diante da situação proposta, o ângulo de sombra que irá propor a proteção solar das aberturas dessa face é o

1. Aângulo de sombra horizontal de 40º.
2. Bângulo de sombra vertical de 80º.
3. Cângulo de sombra vertical de 40º.
4. Dângulo de sombra horizontal de 80º.
