Questão de Engenharia Civil — Desenho na Engenharia Civil — FUNCERN 2025

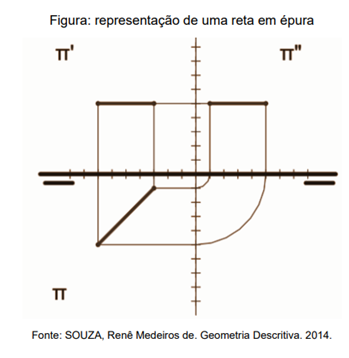

Adotando o método de Monge, temos como representar ponto, reta e plano em épura. A posição de uma reta fica bem definida quando são conhecidas as projeções dessa reta sobre os dois planos ortogonais. A imagem a seguir foi representada pelo professor em sala de aula no primeiro diedro.Na Figura, está representada uma reta do tipo

1. Ade nível.
2. Bfrontal.
3. Cde perfil.
4. Dfronto horizontal.
