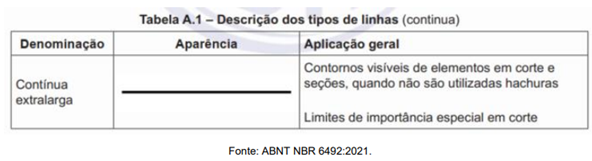

A ABNT NBR 6492:2021, na Tabela A.1 do Capítulo A.1.2, apresenta a descrição dos tipos de linhas e define a relação entre os elementos “Denominação”, “Aparência” e “Aplicação geral” adotados por meio de uma representação gráfica. Um recorte desta tabela, pode ser verificado na imagem a seguir.
Considerando a referência apresentada, são exemplos de aplicações gerais inerentes à linha denominada “Traço e dois pontos estreita”:
Considerando a referência apresentada, são exemplos de aplicações gerais inerentes à linha denominada “Traço e dois pontos estreita”:- Alinhas de eixo e linhas de centro de gravidade.
- Blinhas de eixo e linhas de centro.
- Clinhas de centro de gravidade e linhas de simetria.
- Dlinhas de centro de gravidade e contornos de peças adjacentes.
