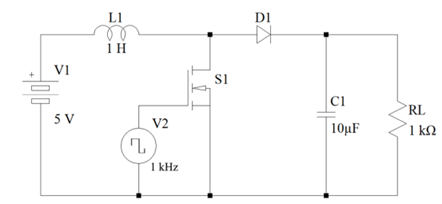

O circuito a seguir apresenta um conversor de potência CC-CC, utilizando um MOSFET (S1) como chave controlada pelo sinal V2. V1 representa a tensão CC de entrada, e a tensão de saída é observada no resistor RL.

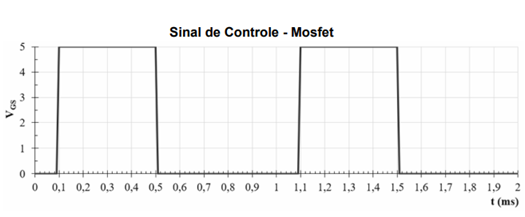

Fonte: FUNCERN, 2025.O sinal de controle V2, por sua vez, é periódico e se comporta tal qual o trecho gráfico apresentado a seguir.
Fonte: FUNCERN, 2025.Assumindo que o circuito não entra em regime de descontinuidade e que a tensão de limiar (Vt) do Mosfet é suficientemente inferior à tensão máxima de V2, a tensão no resistor RL será, portanto, igual a
Fonte: FUNCERN, 2025.O sinal de controle V2, por sua vez, é periódico e se comporta tal qual o trecho gráfico apresentado a seguir.Fonte: FUNCERN, 2025.Assumindo que o circuito não entra em regime de descontinuidade e que a tensão de limiar (Vt) do Mosfet é suficientemente inferior à tensão máxima de V2, a tensão no resistor RL será, portanto, igual a- A6,25 V.
- B8,33 V.
- C10,0 V.
- D12,5 V.
