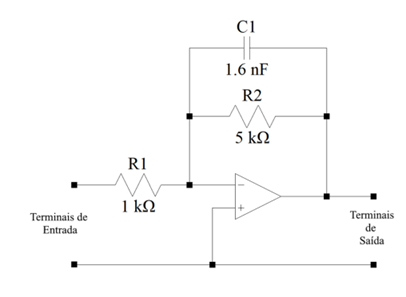

O circuito a seguir é composto por um dispositivo ativo, o amplificador operacional com alimentação simétrica (suprimida na imagem) e os elementos passivos, nomeadamente resistores e capacitor.
Fonte: FUNCERN, 2025.Essa topologia representa um filtro
Fonte: FUNCERN, 2025.Essa topologia representa um filtro- Apassa-alta, com frequência de corte em aproximadamente 20 kHz.
- Bpassa-baixa, com frequência de corte em aproximadamente 20 kHz.
- Cpassa-baixa, com frequência de corte em aproximadamente 100 kHz.
- Dpassa-alta, com frequência de corte em aproximadamente 100 kHz.
