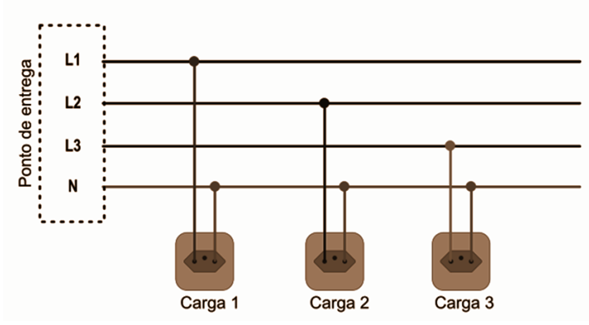

Em instalações residenciais de baixa tensão, a partir de uma determinada carga prevista na instalação, recomenda-se que se utilize o sistema trifásico de 4 fios, com distribuição equilibrada da carga entre as fases. Nesses sistemas, entretanto, a necessidade de uma proteção contra uma interrupção externa de neutro é imprescindível. No esquema a seguir, por exemplo, há três tomadas de uma instalação residencial, cuja tensão de fase é 220V. Elas são destinadas a equipamentos distintos com potências Pc1 = 10W, Pc2 = 100W e Pc3 = 1000W. Cada equipamento está ligado em uma fase diferente.
Fonte: FUNCERN, 2025.Considerando que há uma interrupção de neutro antes do ponto de entrega dessa instalação, que não há aterramento e que os equipamentos Carga 1 e Carga 2 estão sendo usados no momento da falta,
Fonte: FUNCERN, 2025.Considerando que há uma interrupção de neutro antes do ponto de entrega dessa instalação, que não há aterramento e que os equipamentos Carga 1 e Carga 2 estão sendo usados no momento da falta,- Ao equipamento “Carga 1” será danificado por sobretensão, pois Carga 1 e Carga 2 estarão em série e submetidos à tensão de linha entre L1 e L2.
- Bo equipamento “Carga 2” será danificado por sobretensão, pois Carga 1 e Carga 2 estarão em série e submetidos à tensão de linha entre L1 e L2.
- Cos equipamentos não funcionarão adequadamente, pois estarão sujeitos à subtensão por estarem submetidos à metade da tensão de linha entre L1 e L2.
- Dos equipamentos serão danificados por sobretensão por estarem, agora, submetidos à tensão de linha.
