Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUNCERN 2025

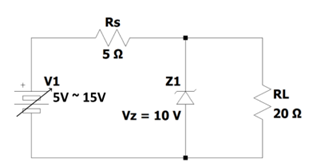

O diodo zener é um componente discreto comumente utilizado como um regulador de tensão CC (corrente contínua) simples. A figura a seguir apresenta um circuito simplificado que utiliza um diodo zener “Z1”, cujo Vz = 10 V, em paralelo com o resistor “RL”. O circuito é alimentado por uma fonte de tensão CC variável “V1”, cujos valores possíveis estão compreendidos entre 5 V e 15 V.Fonte: FUNCERN, 2025.Com a variação da fonte, as potências mínima e máxima dissipadas no resistor RL serão, respectivamente,

1. A1,25 W e 11,25 W.
2. B800 mW e 5 W.
3. C1,25 W e 5 W.
4. D800 mW e 11,25 W.
