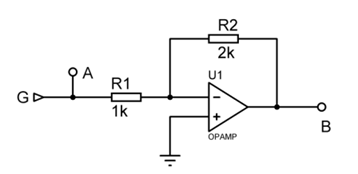

Considere que um osciloscópio foi utilizado para verificar o funcionamento do circuito a seguir.
Fonte: FUNCERN, 2025.Considere ainda as seguintes informações:● o gerador de sinal está localizado na entrada G do circuito e fornece um sinal senoidal com 1 V de tensão de pico e frequência de 1 kHz;● a escala vertical dos dois canais do osciloscópio estão ajustados para 0,5 V/div;● a medição de tensão do ponto A está representada por uma linha cheia; e● a medição de tensão, no ponto B, está representada por uma linha tracejada.Com base nessas informações, a leitura correta do osciloscópio está representada na opção

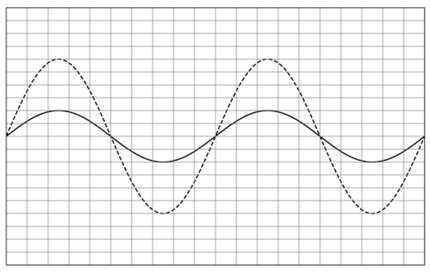

Fonte: FUNCERN, 2025.Considere ainda as seguintes informações:● o gerador de sinal está localizado na entrada G do circuito e fornece um sinal senoidal com 1 V de tensão de pico e frequência de 1 kHz;● a escala vertical dos dois canais do osciloscópio estão ajustados para 0,5 V/div;● a medição de tensão do ponto A está representada por uma linha cheia; e● a medição de tensão, no ponto B, está representada por uma linha tracejada.Com base nessas informações, a leitura correta do osciloscópio está representada na opção- A

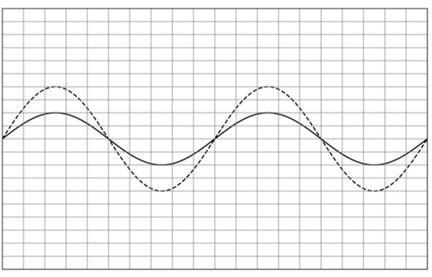

- B

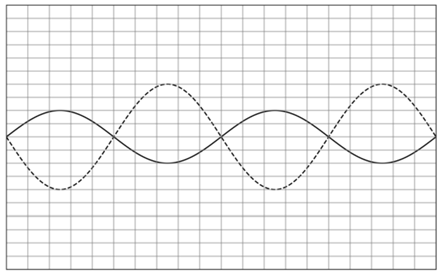

- C

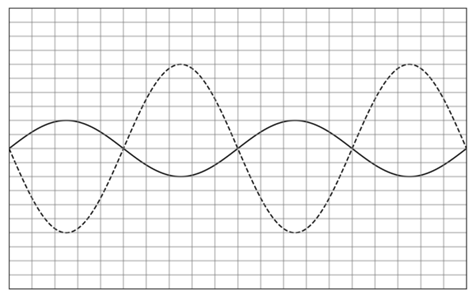

- D
