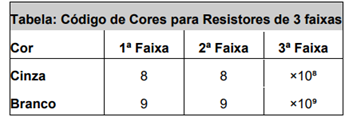

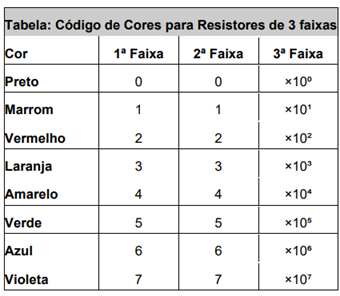

O código de cores é a maneira mais comum de se identificar resistores. A tabela a seguir apresenta o código resumido para resistores de 3 faixas.

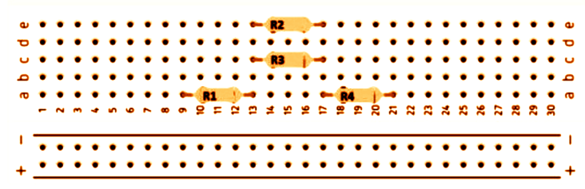

Fonte: FUNCERN, 2025.O circuito a seguir foi montado em uma matriz de contato. Conforme visualizado na figura, essa matriz de contatos possui 30 colunas, numeradas de 1 a 30, e 5 linhas, nomeadas da letra “a” até a letra “e”. Cada terminal de componente ou de instrumento de medida deve estar localizado em um par linha/coluna, conforme representado na figura a seguir.
Fonte: FUNCERN, 2025.Os resistores utilizados possuem as seguintes sequência de cores:● R1 (Marrom, Preto, Vermelho);● R2 (Verde, Azul, Marrom);● R3 (Vermelho, Vermelho, Vermelho); e● R4 ( Marrom, Verde, Laranja).Um multímetro digital foi utilizado para fazer a medição de resistência em escala automática. Realizou-se a medição com as ponteiras do multímetro, localizadas na coluna 9 com a linha “b” e na coluna 17 com linha “d”. Com base nas informações fornecidas, o valor de resistência indicado no multímetro foi:
Fonte: FUNCERN, 2025.O circuito a seguir foi montado em uma matriz de contato. Conforme visualizado na figura, essa matriz de contatos possui 30 colunas, numeradas de 1 a 30, e 5 linhas, nomeadas da letra “a” até a letra “e”. Cada terminal de componente ou de instrumento de medida deve estar localizado em um par linha/coluna, conforme representado na figura a seguir.Fonte: FUNCERN, 2025.Os resistores utilizados possuem as seguintes sequência de cores:● R1 (Marrom, Preto, Vermelho);● R2 (Verde, Azul, Marrom);● R3 (Vermelho, Vermelho, Vermelho); e● R4 ( Marrom, Verde, Laranja).Um multímetro digital foi utilizado para fazer a medição de resistência em escala automática. Realizou-se a medição com as ponteiras do multímetro, localizadas na coluna 9 com a linha “b” e na coluna 17 com linha “d”. Com base nas informações fornecidas, o valor de resistência indicado no multímetro foi:- A18,25 kΩ.
- B3,25 kΩ.
- C16,45 kΩ.
- D1,45 kΩ.
