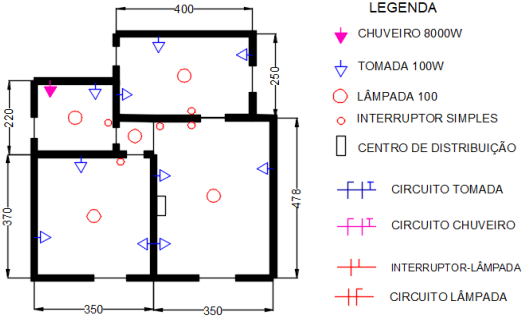

A figura abaixo apresenta a planta baixa de uma instalação elétrica residencial alimentada em 220 V (fase e neutro), com seus respectivos pontos de utilização e traçados de circuitos. Com base nas diretrizes da NBR 5410 – Instalações Elétricas de Baixa Tensão, que estabelece os requisitos mínimos para garantir a segurança, o desempenho e a adequação das instalações elétricas prediais, assinale a alternativa que apresenta, correta e respectivamente, a potência geral do circuito, o disjuntor de proteção geral, o disjuntor para o circuito de chuveiro, o disjuntor para o circuito de tomadas (tug), e o disjuntor de proteção para o circuito de iluminação.
- A9.500 W – disjuntor monopolar de 50 A – disjuntor para chuveiro de 40 A – um único circuito para iluminação e tomadas com disjuntor monopolar de 10 A.
- B8.500 W – disjuntor geral monopolar de 50 A para proteger todos os circuitos.
- C9.500 VA – disjuntor geral monopolar de 40 A – disjuntor para chuveiro de 30 A – disjuntor para tomadas (tug) de 10 A – disjuntor para iluminação de 10 A.
- D10.500 W – disjuntor geral monopolar de 70 A para proteger todos os circuitos.
- E9.500 W – disjuntor geral monopolar de 50 A – disjuntor para chuveiro de 40 A monopolar – disjuntor para tomadas (tug) de 10 A – disjuntor para iluminação de 10 A.
