Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2025

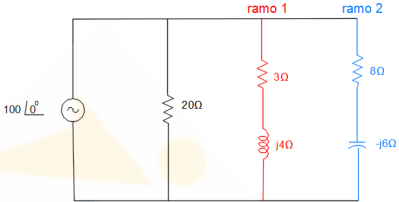

Considere o circuito em paralelo CA abaixo, com resistor em paralelo com as reatâncias indutiva e capacitiva e os dados a seguir, e determine o módulo das impedâncias dos ramos 1 e 2 do circuito e o ângulo de fase, respectivamente.. θ=arctan(1,33)≈ 53,13 graus (positivo).. θ=arctan(-1,33)≈ -53,13 graus (negativo).. θ=arctan(0.75)≈ 36.87 graus (positivo).. θ=arctan(0.75)≈ -36.87 graus (negativo).

1. A5 Ω, ângulo de fase 53,13 graus e 10 Ω, ângulo de fase -36,87 graus.
2. B6 Ω, ângulo de fase 53,13 graus e 10 Ω, ângulo de fase 36,87 graus.
3. C5 Ω, ângulo de fase 36,87 graus e 10 Ω, ângulo de fase 53,13 graus.
4. D6 Ω, ângulo de fase -36,87 graus e 10 Ω, ângulo de fase 53,13 graus.
5. E5 Ω, ângulo de fase -53,13 graus e 10 Ω, ângulo de fase -36,87 graus.
