Questão de Engenharia Elétrica — Circuitos CC — FUNDATEC 2025

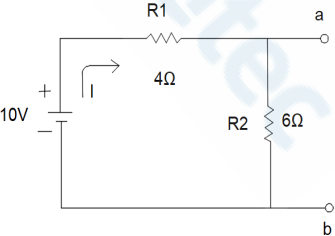

O Teorema de Thévenin é uma ferramenta fundamental na análise de circuitos elétricos, especialmente útil para simplificar circuitos complexos. Ele estabelece que qualquer circuito linear com dois terminais pode ser substituído por um circuito equivalente mais simples, composto por uma única fonte de tensão (Vth) em série com uma única resistência (Rth). Com base no circuito da figura abaixo, determine a tensão e a resistência de Thévenin.

1. AVTh = 5 V e RTh = 1,4 Ohms.
2. BVTh = 5 V e RTh = 2 Ohms.
3. CVTh = 6 V e RTh = 1 Ohms.
4. DVTh = 6 V e RTh = 2,4 Ohms.
5. EVTh = 6 V e RTh = 2 Ohms.
